整體式濾筒除塵器WXL系列

整體式濾筒除塵器集風機電機、高效濾筒、脈沖清灰、電控系統于一體設計，結構簡單緊湊，設備操作簡便，與同風量的除塵占地面積更小。

其他產品

留言咨詢

詳情介紹

設備結構

　　整體式濾筒除塵器的結構是由箱體、灰斗、清灰系統、濾筒組件、風機、電機及電氣控制單元等組成。

工作原理

　　帶粉塵的空氣在風機負壓的作用下，含塵空氣從管道進入除塵器，經火花捕捉裝置分離火星較大的顆粒，再通過濾筒過濾后將凈化后的空氣由風道、經風機排出。粉塵被濾芯阻攔在其表面上，當濾筒表面的粉塵不斷沉積時，濾芯內外壓差增大，當壓差達到設定值時，控制壓縮空氣的電磁閥打開，清掃管內壓縮空氣瞬間噴向?yàn)V芯內表面，在高壓氣流的作用下濾芯上的粉塵顆粒掉落。掉落后的粉塵被收集在灰桶內，設備維護人員只需將灰桶內的倒出即可。

設備優點

序號	名稱	內容
1	一體式設計	外觀簡潔美觀，占地面積少，設備運行阻力小，運行能耗低。
2	表面涂層處理	所有部件均采用耐腐蝕性粉末噴涂，堅固耐用，風格統一。
3	濾芯安裝	濾筒采用垂直安裝，增加濾芯利用率，提高清灰效率，延長濾芯使用壽命。
4	脈沖清灰系統	清灰方便，全自動清灰，保證生產的連續性和高效性。
5	維護便捷輕松	設計理念先進，設備維護簡單方便。
6	消音處理	設備風機室內置防火型消音棉，保證主機的噪音<75±5dB(A)。
7	智能控制	智能化的控制,可以選配自動變頻器，遠程聯動功能，PLC控制系統控制，操作面板人性化設計，使用方便。

設備參數

設備型號	處理風量（m³/h）	功率（kW）	濾筒規格	濾筒數量（個）	清灰方式	脈沖閥數量（個）	電源（V/Hz）	壓縮空氣（MPa）	外形尺寸	整機重量
WXL-4K	4000	5.5	Φ324×860	4	脈沖清灰	4	380/50	0.5-0.6	1200×1050×2750	750
WXL-6K	6000	7.5	Φ324×860	6	脈沖清灰	6	380/50	0.5-0.6	1200×1300×2850	835
WXL-9K	9000	11	Φ324×860	9	脈沖清灰	9	380/50	0.5-0.6	1600×1300×2950	1030
WXL-12K	12000	15	Φ324×860	12	脈沖清灰	12	380/50	0.5-0.6	1600×1700×3000	1260
WXL-16K	16000	18.5	Φ324×860	16	脈沖清灰	16	380/50	0.5-0.6	2150×1700×3000	1530
WXL-20K	20000	22	Φ324×1000	16	脈沖清灰	16	380/50	0.5-0.6	2150×1700×3200	1650
選配	防爆，變頻控制。選配時，相關技術參數略有調整。

適用場景

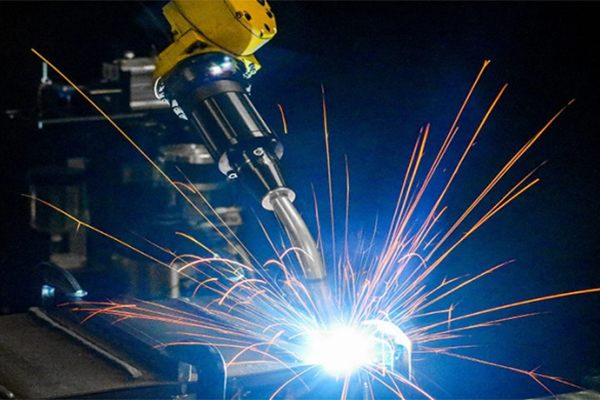

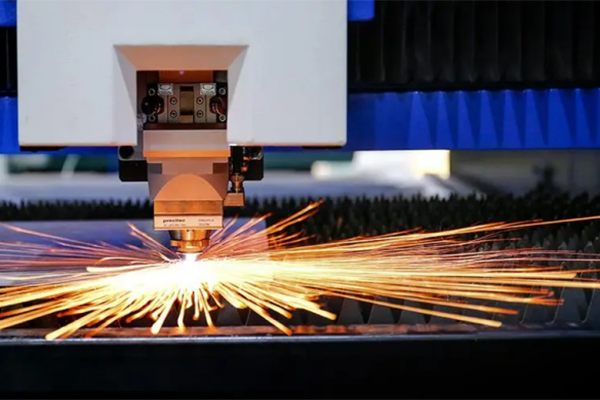

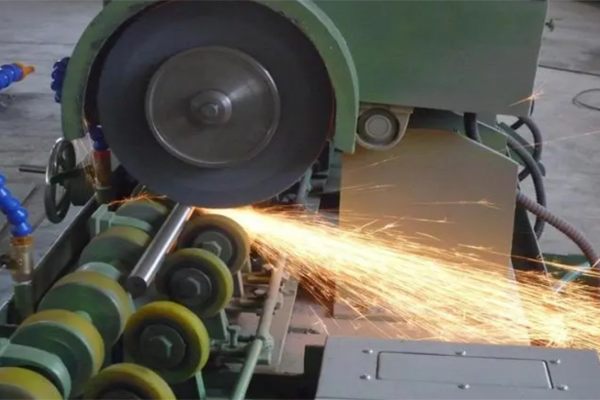

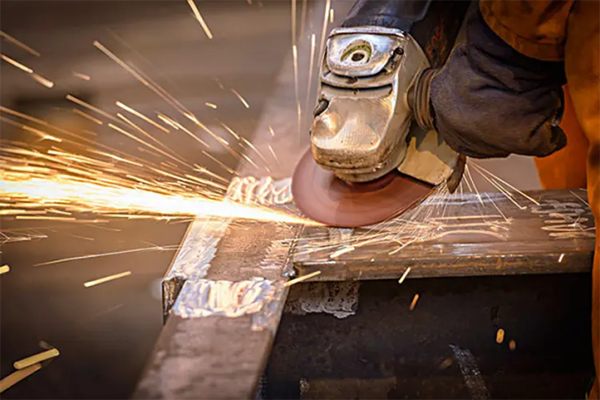

　　等離子、激光切割煙塵治理，自動、手工焊接煙塵治理，打磨、拋光、材料加工時產生的粉塵治理等?？筛鶕?jù)客戶生產現場的不同工藝狀況，設計不同的煙塵捕捉集氣罩及管道系統，再選取相對應的除塵器型號。
