沉流式濾筒除塵器WXL系列

沉流式濾筒除塵器的結構是由箱體、積灰系統、清灰系統、濾筒模塊及電氣控制單元等組成。

其他產品

留言咨詢

詳情介紹

設備結構

　　沉流式濾筒除塵器的結構是由箱體、積灰系統、清灰系統、濾筒模塊及電氣控制單元等組成。

工作原理

　　含塵氣體由頂部進風口進入除塵器，經過導流板，部分粉塵靠自重直接掉入底部灰斗，另一部分粉塵經濾筒過濾后，粉塵被濾芯阻攔在其表面上，干凈氣體則通過濾筒，當濾筒表面的粉塵不斷沉積時，濾芯內外壓差增大，當壓差達到設定值時，控制壓縮空氣的電磁閥打開，清掃管內壓縮空氣瞬間噴向?yàn)V芯內表面，在高壓氣流的作用下濾芯上的粉塵顆粒掉落。掉落后的粉塵被收集在灰桶內，設備維護人員后續只需將灰桶內收集的粉塵倒出即可。

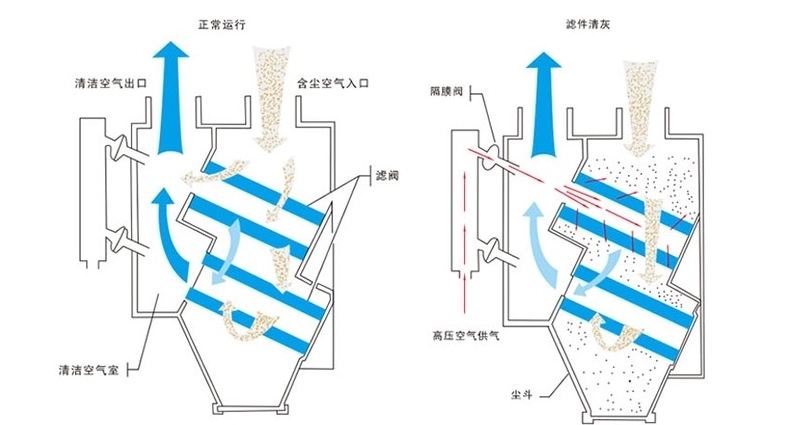

原理圖

設備優點

序號	名稱	內容
1	模塊化設計	可根據風量要求將若干個模塊相互組合拼裝。
2	表面涂層處理	所有部件均采用耐腐蝕性粉末噴涂，堅固耐用，風格統一。
3	濾芯安裝	濾筒采用前抽設計，更換和檢修可直接在設備外部完成，維護方便。
4	脈沖清灰系統	采用全自動脈沖清灰設計，保證生產的連續性和高效性。
5	除塵器導流板	入口設置導流板，防止粉塵直接撞擊濾筒，引導氣流沉降，延長濾筒使用壽命。
6	智能控制	智能化的控制,可以選配自動變頻器，遠程聯動功能，PLC控制系統控制，操作面板人性化設計，使用方便。
7	延伸服務	除塵器可根據客戶要求配置可遠程操作系統。當除塵凈化系統安裝在室外或者離生產區較遠時，可以通過配置的遠程控制系統實現對除塵系統的遠程控制及監測，也可配套使用在線監測系統。

設備參數

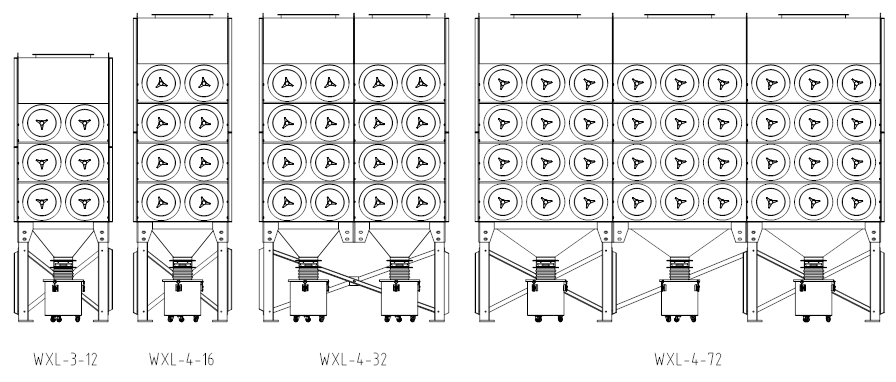

型號	處理風量（m³/h）	濾筒規格	濾筒數量（個）	清灰方式	脈沖閥數量（個）	電源（V/Hz）	壓縮空氣（MPa）	外形尺寸	整機重量
WXL-3-12	12000	Φ352×660	12	脈沖清灰	6	380/50	0.5-0.6	1080×2100×3050	950
WXL-4-16	16000	Φ352×660	16	脈沖清灰	8	380/50	0.5-0.6	1080×2100×3500	1150
WXL-3-18	18000	Φ352×660	18	脈沖清灰	9	380/50	0.5-0.6	1550×2100×3050	1200
WXL-5-20	20000	Φ352×660	20	脈沖清灰	10	380/50	0.5-0.6	1080×2100×3950	1300
WXL-4-24	24000	Φ352×660	24	脈沖清灰	12	380/50	0.5-0.6	1550×2100×3500	1450
WXL-5-30	30000	Φ352×660	30	脈沖清灰	15	380/50	0.5-0.6	1550×2100×3950	1650
WXL-4-32	32000	Φ352×660	32	脈沖清灰	16	380/50	0.5-0.6	2080×2100×3500	1850
WXL-3-36	36000	Φ352×660	36	脈沖清灰	18	380/50	0.5-0.6	3050×2100×3050	2050
WXL-5-40	40000	Φ352×660	40	脈沖清灰	20	380/50	0.5-0.6	2080×2100×3950	2100
WXL-4-48	48000	Φ352×660	48	脈沖清灰	24	380/50	0.5-0.6	3050×2100×3500	2450
WXL-3-54	54000	Φ352×660	54	脈沖清灰	27	380/50	0.5-0.6	4500×2100×3050	3000
WXL-5-60	60000	Φ352×660	60	脈沖清灰	30	380/50	0.5-0.6	3050×2100×3950	3100
WXL-4-72	72000	Φ352×660	72	脈沖清灰	36	380/50	0.5-0.6	4500×2100×3500	3550
WXL-5-90	90000	Φ352×660	90	脈沖清灰	45	380/50	0.5-0.6	4500×2100×3950	4850
選配	防爆，變頻控制。選配時，相關技術參數略有調整。

適用場景

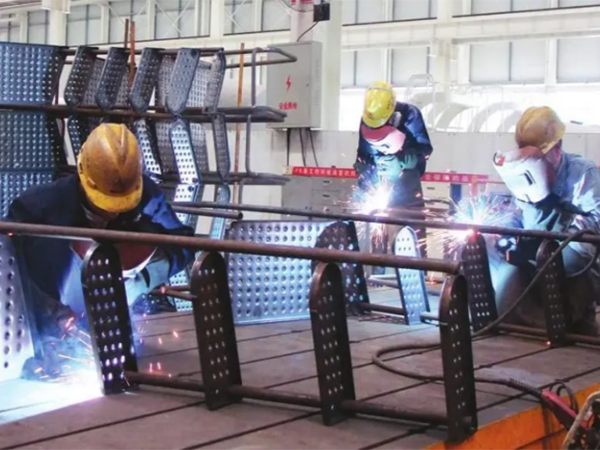

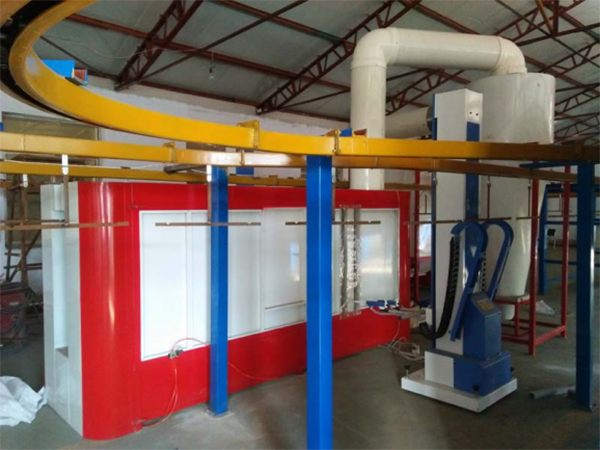

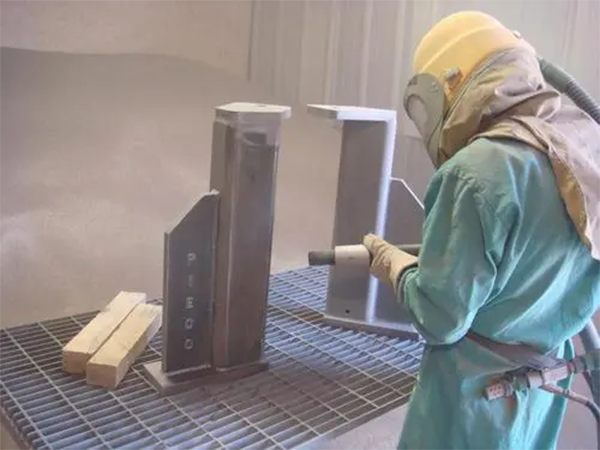

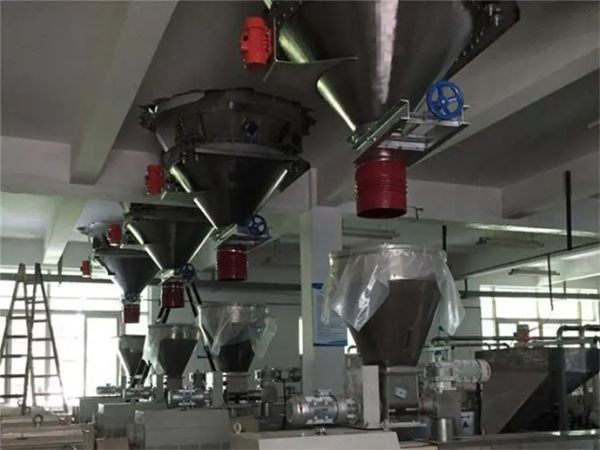

　　等離子、激光切割煙塵治理，自動、手工焊接煙塵治理，打磨、拋光、材料加工時產生的粉塵治理等?？筛鶕?jù)客戶生產現場的不同工藝狀況，設計不同的煙塵捕捉集氣罩及管道系統，再選取相對應的除塵器型號。
