組合式凈化機組WXZ系列

組合式凈化機組是由各種空氣處理功能段組裝而成的一種空氣處理設備，機組空氣處理功能段有空氣混合、均流、過濾、冷卻、一次和二次加熱、去濕、加濕、送風機、回風機、噴水、消聲、熱回收等單元體。主要適用于各類工業廠房的空氣凈化系統，如精密機械制造廠、焊接車間、紡織車間、汽車噴涂車間、油霧車間、工業電子廠、食品廠等多種場合。

其他產品

留言咨詢

詳情介紹

設備結構

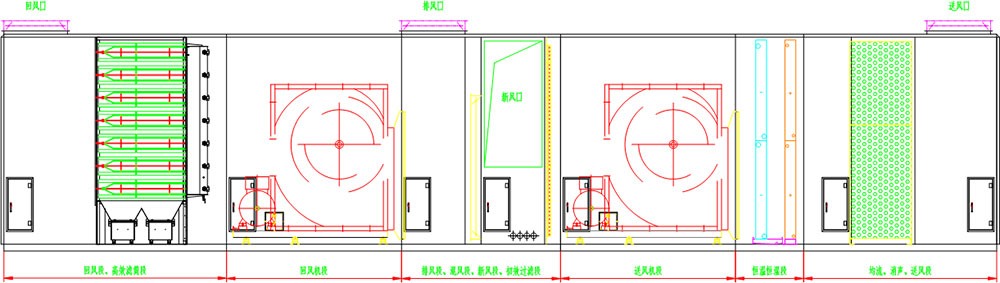

　　組合式凈化機組的結構主要由機組箱體、濾筒及濾筒組件、回風機、送風機、表冷盤管或電加熱、配套閥門和電氣控制單元等組成。

　　1)機組箱體包括箱體板和內部型鋼骨架，具備防腐、防銹、防結露、防冷橋、防漏風、防雨的功能。

　　2)濾筒及濾筒組件作為機組內部關鍵裝置，可根據風量及過濾風速要求靈活選配，適應性強。

　　3)送、回風機通常配備變頻調節，有效降低運行能耗。

　　4)表冷盤管或電加熱為選配，根據項目需求選擇是否配置。

　　5)配套閥門為開關量或模擬量閥門，即可保護機組，也可根據項目工況調節各種運行模式。比如過渡季節，開啟全新風模式，改善車間內部空氣質量;冬夏季節，開啟部分新風+部分回風的模式，節約系統能耗。

　　6)電氣控制單元，通過PLC控制系統的運行，也可以接入中控室，遠程集中控制。

工作原理

　　帶粉塵的空氣在回風機負壓的作用下，通過管道系統進入組合式凈化機組，經高效濾筒段過濾后，一部分經排氣筒室外高空達標排放，另一部分和新風混合形成的潔凈空氣，經初效過濾或表冷盤管、電加熱等處理，在送風機的動力作用下，送至廠房?jī)?nèi)部各個末端裝置。粉塵被濾芯阻攔在其表面上，當濾筒表面的粉塵不斷沉積時，濾芯內外壓差增大，當壓差達到設定值時，控制壓縮空氣的電磁閥打開，清掃管內壓縮空氣瞬間噴向?yàn)V芯內表面，在高壓氣流的作用下濾芯上的粉塵顆粒掉落。掉落后的粉塵被收集在灰桶內，設備維護人員只需將灰桶內的倒出即可?？照{(diào)冷熱源由客戶現場接入或單獨配置空調主機，當室外環境空氣的溫濕度適宜時，表冷盤管、電加熱等可停止工作，節約系統運行能耗。

設備優點

序號	名稱	內容
1	一體式設計	箱體具有防腐、防銹、防結露、防冷橋、防漏風的特點，外觀簡潔美觀，維護操作方便。機組壽命可達15年。
2	功能齊全	可同時滿足除塵、除油霧、新風、過濾、制冷、制熱、除濕、消聲降噪等功能，通常根據項目實際情況，選配各功能段，且能適應大風量工況。
3	風機變頻	送、回風機變頻控制，可根據車間內作業工況，變頻調節系統風量，節約能耗。
4	運行模式切換	既可部分新風+回風運行模式，也可全新風運行模式，極大改善車間內部空氣質量。
5	濾筒使用壽命長	濾筒使用壽命不低于8000h。
6	脈沖清灰系統	清灰方便，全自動清灰，保證生產的連續性和高效性。
7	維護便捷輕松	設計理念先進，設備維護簡單方便。
8	智能控制	智能化的控制，可以選配自動變頻器，遠程聯動功能，PLC控制系統控制，操作面板人性化設計，使用方便。

設備參數

設備型號	送風量（m³/h）	回風量（m³/h）	最大新/排風量（m³/h）	送、回風機功率（kW）	初效過濾	濾筒規格	電源（V/Hz）	壓縮空氣（MPa）	設備參考尺寸	運行重量 (kg)	運行噪音（dB）
WXZ-40K	40000	40000	40000	30/37	G4	Φ324×1000	380/50	0.4-0.7	1100024002500	7000	≤85
WXZ-60K	60000	60000	60000	37/45	G4	Φ324×1000	380/50	0.4-0.7	1200031003000	9000	≤85
WXZ-80K	80000	80000	80000	45/75	G4	Φ324×860 Φ324×610	380/50	0.4-0.7	1400035003000	13000	≤85
WXZ-100K	100000	100000	100000	75/90	G4	Φ324×860 Φ324×610	380/50	0.4-0.7	1588040003000	18000	≤85
WXZ-120K	120000	120000	120000	90/110	G4	Φ324×860 Φ324×610	380/50	0.4-0.7	1620040003600	20000	≤85
WXZ-150K	150000	150000	150000	552/752	G4	Φ324×860 Φ324×610	380/50	0.4-0.7	1710053004000	22000	≤85
WXZ-180K	180000	180000	180000	552/752	G4	Φ324×860 Φ324×610	380/50	0.4-0.7	2000056004500	25000	≤85

注：以上相關參數需根據實際工況設計，以后期深化設計為準。

適用場景

　　廠房自動或手工焊接煙塵治理、打磨、拋光、材料加工時產生的粉塵治理、油霧廢氣治理或潔凈車間等。可根據客戶生產現場的不同工藝狀況，設計不同的煙塵捕捉裝置及管道系統，再選取相對應的設備型號。
