油霧凈化設備WXJD系列

油霧靜電除塵器是一種專門用于處理工業生產過程中產生的油霧污染物的設備。它通過靜電作用將帶電的油霧顆粒物吸附在集塵板上，從而達到凈化空氣的目的。油霧靜電除塵器廣泛應用于機械加工、汽車制造、航空航天等領域，可以有效地減少油霧對環境和人體健康的影響。不同型號的油霧靜電除塵器具有不同的處理能力和適用范圍，可以根據實際需要選擇合適的產品。

其他產品

留言咨詢

詳情介紹

設備結構

　　油霧煙氣集塵器的主要構成：由前箱體過濾段、中間離心分離段，后箱體高效過濾段等部分組成，主要結構特點：該機由風機、過濾裝置、電機、集油部以及電控開關等部分構成，各部件都安裝于一個立式的框架內，箱體鋼板殼體，外部全噴塑處理。外形美觀、結構合理、運行可靠、使用方便。

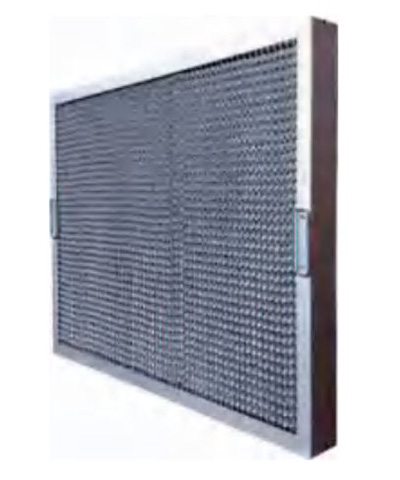

1、前置濾網

S蜂窩過濾網

厚度:50mm

材質:鋁合金

結構:S蜂窩結構

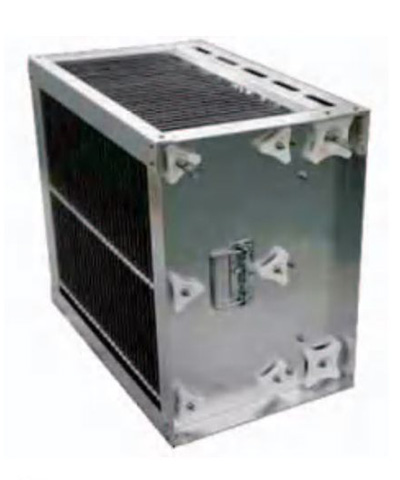

2、高低壓靜電場

航空鋁靜電場

極板間距:7-9mm

電離器材質:304不銹鋼、鋸齒狀

吸附區材質:航空鋁

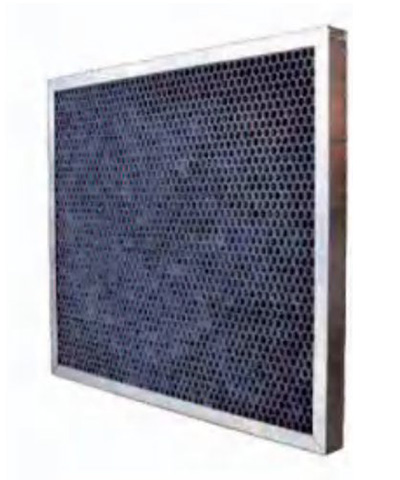

3、后置濾網

活性炭顆粒過濾網(選配)

厚度:40mm

材質:外框不銹鋼、活性炭顆粒

結構:蜂窩狀

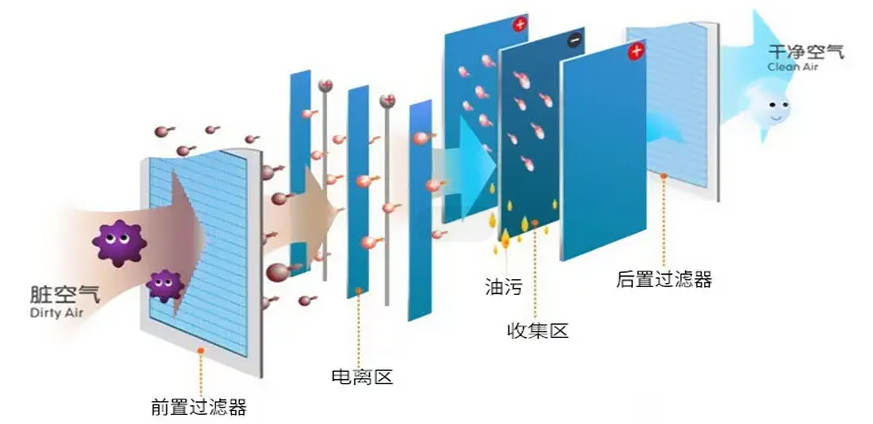

蜂窩S結構

阻隔大顆粒油污、同時對

進入凈化器的油煙起到均流作用

不銹鋼電離器

經過高壓電離區

使小顆粒油煙帶電荷

吸附區極板

帶電油煙顆粒在經過吸附區

因正負相吸被吸附在極板上

柱狀活性炭

去除夾雜在油煙中的氣味

最終將潔凈空氣排放至室外

工作原理

　　油煙由風機吸入靜電式油煙凈化器，其中部分較大的油霧滴、油污顆粒在均流板上由于機械碰撞、阻留而被捕集。當氣流進入高壓靜電場時，在高壓電場的作用下，油煙氣體電離，油霧荷電，大部分得以降解炭化；少部分微小油粒在吸附電場的電場力及氣流作用下向電場的正負極板運動被收集在極板上并在自身重力的作用下流到集油盤，經排油通道排出，余下的微米級油霧被電場降解成二氧化碳和水，最終排出潔凈空氣；同時在高壓發生器的作用下，電場內空氣產生臭氧，除去了煙氣中大部分的氣味。

設備優點

序號	名稱	內容
1	模塊化設計	電場模塊化設計，可按風量大小拼裝成型，蜂窩式的電場鋼性好、便于拆裝、不會變形，清洗維護方便等特點。
2	表面涂層處理	所有部件均采用耐腐蝕性粉末噴涂，堅固耐用，風格統一。
3	操作界面	系統由自動化，控制，單按鈕啟動，操作簡單，可配合人機界面監控重要操作數據。
4	高效節能	設備運行時噪音小，阻力小，運行成本很低。
5	設備安全性	安全系數高，更好地高壓連接設計，開門時電場會自動斷電；另外，靜電式油煙凈化器的電源是采用直流迭加脈沖電源，雙電流形式使油煙更容易被電離、吸附。電源在保證凈化器最好凈化效果的同時，還具有自動的過載、過壓、斷路、開路保護，使用更安全、更放心進出風口可隨意互換，方便現場安裝需要。
6	高性能	靜電式油煙凈化器的電場板式結構，使靜電場能均勻地達到最大的平均電場強度，極大的增加了電場凈化面積，使電場與油煙粒子結合作用的時間更長，從而決定了設備具有極高的除油煙效率。
7	高效率	凈化效率高，經檢測，油煙凈化率高于90%，并能去除大部分氣味。

設備參數

設備型號	設備阻力（Pa）	處理風量（m³/h）	材質	外形尺寸	電場數量	過濾風速（m/s）	電源（V/Hz）	凈化功率 (kW)	風機功率 (kW)	其他說明
WXJD-2-1	≤250	5000	碳鋼 201 304	8801400650	2	≤1.5	220/50	0.4	3	1、前端可以配置過濾器單元（包括初中效過濾器及金屬過濾單元等）。 2、后端可以配置活性炭吸附單元。
WXJD-2-2		10000		88014001300	4		220/50	0.8	7.5
WXJD-2-3		15000		88014001950	6		220/50	1.2	11
WXJD-2-4		20000		88014002700	8		220/50	1.6	15
WXJD-4-3		30000		88021002700	12		220/50	2.4	18.5-22
WXJD-4-4		40000		88028002700	16		220/50	3.2	22-30
