濾筒除塵設備

+

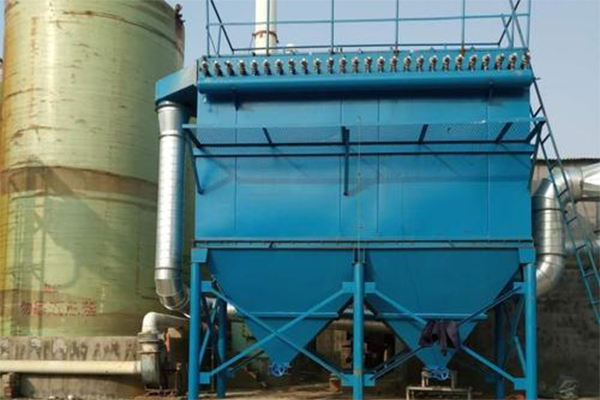

布袋除塵器WXPPC系列

布袋除塵器的結構是由箱體、卸灰系統、脈沖清灰系統、壓縮空氣管路系統、立柱及立式籠梯、布袋模塊及電氣控制單元等組成。根據除塵器大小分成數個箱室，每個室體布袋數量有32/64/96/128袋四種，處理煙氣量為3000-300000m3/h。

其他產品

留言咨詢

詳情介紹

設備結構

　　布袋除塵器的結構是由箱體、卸灰系統、脈沖清灰系統、壓縮空氣管路系統、立柱及立式籠梯、布袋模塊及電氣控制單元等組成。根據除塵器大小分成數個箱室，每個室體布袋數量有32/64/96/128袋四種，處理煙氣量為3000-300000m³/h。

工作原理

　　含塵氣體經進氣口進入除塵器，較大顆粒的粉塵直接落入灰斗，含有微粒粉塵的氣體通過濾袋，粉塵被滯留在濾袋外表面，而氣體則經凈化后由引風機排入大氣。隨著過濾工作的不斷進行，附著在濾袋外表面的粉塵不斷增多，除塵器運行阻力增大，某一過濾單元的轉換閥關閉，過濾單元停止工作，反吹壓縮空氣逆向進入過濾單元，吹掉濾袋外表面的粉塵，然后轉換閥板打開，該過濾單元重新工作，清灰轉向下一過濾單元。整個清灰過程是各個過濾單元輪流交替進行的。

設備優點

序號	名稱	內容
1	模塊化設計	可根據風量要求將若干個模塊相互組合拼裝。
2	表面涂層處理	所有部件均采用耐腐蝕性粉末噴涂，堅固耐用，風格統一。
3	布袋安裝	布袋采用外濾式，配合布袋骨架，更換和檢修可在設備外部完成，維護方便。
4	卸灰系統	可根據生產要求配置螺旋輸送機、空氣輸送斜槽或卸灰閥。
5	脈沖清灰系統	采用全自動脈沖清灰設計，可實現分室清灰或更換布袋，保證生產的連續性和高效性。
6	除塵器導流板	入口設置導流板，防止粉塵直接撞擊布袋，引導氣流沉降，延長濾筒使用壽命。
7	智能控制	智能化的控制,可以選配自動變頻器，遠程聯動功能，PLC控制系統控制，操作面板人性化設計，使用方便。
8	延伸服務	除塵器可根據客戶要求配置可遠程操作系統。當除塵凈化系統安裝在室外或者離生產區較遠時，可以通過配置的遠程控制系統實現對除塵系統的遠程控制及監測，也可配套使用在線監測系統。

設備參數

氣箱脈沖布袋除塵器WXPPC32、64性能參數

設備型號	處理風量（m³/h）	布袋規格	布袋數量（套）	過濾面積（㎡）	耗氣量（m³/min）	過濾風速（m/min）	設備阻力（Pa）	入口濃度（g/m³）	出口濃度（mg/m³）	壓縮空氣壓力（MPa）
32-3	5800	Φ133×2500	96	96	0.3	≤1.2	1400-1700	≤1500	≤40	0.5-0.7
32-4	7700	Φ133×2500	128	128	0.4
32-5	9600	Φ133×2500	160	160	0.5
32-6	11600	Φ133×2500	192	192	0.6
64-4	15400	Φ133×2500	256	256	1.2
64-5	19200	Φ133×2500	320	320	1.5
64-6	23100	Φ133×2500	384	384	1.8
64-7	27000	Φ133×2500	448	448	2.1
64-8	31000	Φ133×2500	512	512	2.4

氣箱脈沖布袋除塵器WXPPC96性能參數

設備型號	處理風量（m³/h）	布袋規格	布袋數量（套）	過濾面積（㎡）	耗氣量（m³/min）	過濾風速（m/min）	設備阻力（Pa）	入口濃度（g/m³）	出口濃度（mg/m³）	壓縮空氣壓力（MPa）
96-5	29000	Φ133×2500	480	480	1.5	≤1.2	1400-1700	≤1500	≤40	0.5-0.7
96-6	34600	Φ133×2500	576	576	1.8
96-7	40500	Φ133×2500	672	672	2.1
96-8	46100	Φ133×2500	768	768	2.4
96-9	52000	Φ133×2500	864	864	2.7
96-2×5	58000	Φ133×2500	960	960	3.0
96-2×6	69200	Φ133×2500	1152	1152	3.6
96-2×7	81000	Φ133×2500	1344	1344	4.0
96-2×8	93000	Φ133×2500	1536	1536	4.8
96-2×9	104000	Φ133×2500	1728	1728	5.4
96-2×10	115200	Φ133×2500	1920	1920	6.0

氣箱脈沖布袋除塵器WXPPC128性能參數

設備型號	處理風量（m³/h）	布袋規格	布袋數量（套）	過濾面積（㎡）	耗氣量（m³/min）	過濾風速（m/min）	設備阻力（Pa）	入口濃度（g/m³）	出口濃度（mg/m³）	壓縮空氣壓力（MPa）
128-6	46100	Φ133×2500	768	768	3.6	≤1.2	1400-1700	≤1500	≤40	0.5-0.7
128-7	54000	Φ133×2500	896	896	4.2
128-8	62000	Φ133×2500	1024	1024	4.8
128-9	70000	Φ133×2500	1152	1152	5.4
128-10	77000	Φ133×2500	1280	1280	6.0
128-11	85000	Φ133×2500	1408	1408	6.6
128-12	93000	Φ133×2500	1536	1536	7.2
128-2×6	93000	Φ133×2500	1536	1536	7.2
128-2×7	108000	Φ133×2500	1792	1792	8.4
128-2×8	123000	Φ133×2500	2048	2048	9.6
128-2×9	139000	Φ133×2500	2304	2304	10.8
128-2×10	154000	Φ133×2500	2560	2560	12
128-2×11	169000	Φ133×2500	2816	2816	13.2
128-2×12	185000	Φ133×2500	3072	3072	14.4

適用場景

　　廣泛應用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統，還應用于冶金、化工、機械和民用鍋爐等廢氣的收塵?？筛鶕?jù)客戶生產現場的不同工藝狀況，設計不同的煙塵捕捉集氣罩及管道系統，再選取相對應的除塵器型號。
