兩/三室、旋轉RTO科普知識

蓄熱式焚燒爐(Regenerative Thermal Oxidizer)，簡稱RTO是目前最成熟、最穩定、最有效的有機廢氣處理設備之一，也是目前VOCs治理產業市場金額最大的一個細分版塊。RTO又有多少種類細分呢？下面來看：

RTO運行原理是把有機廢氣加熱到760攝氏度以上，通過控制溫度，停留時間，湍流系數和氧氣量將使廢氣中的VOCs氧化分解成二氧化碳和水。

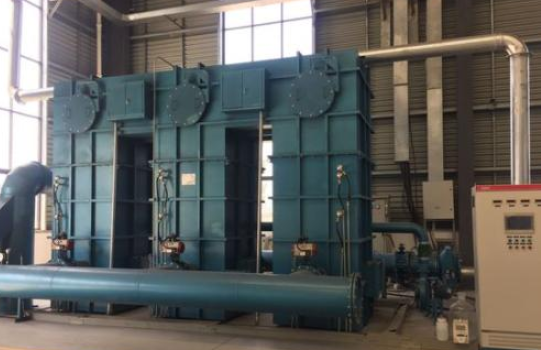

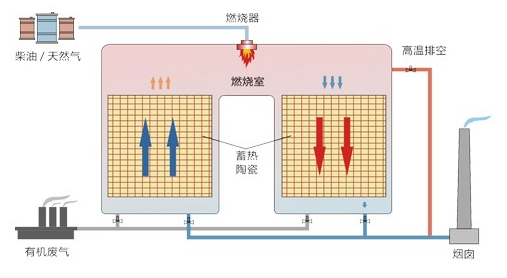

RTO裝置結構示意圖

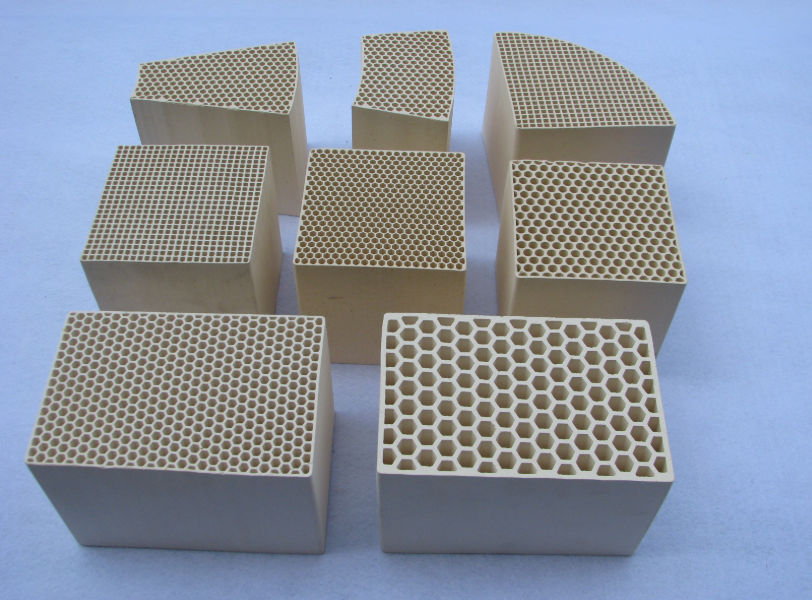

陶瓷蓄熱體

蓄熱體，也稱蓄熱填充物，是RTO裝置中的一個重要組成部分，通常采用蜂窩陶瓷材質；它相當于一個換熱器，作用是：當冷的廢氣通過熱的蓄熱體時，蓄熱體將儲存的熱量釋放，使廢氣加熱到所需的預熱溫度而蓄熱體本身被冷卻(冷周期)；預熱后的氣體進入燃燒室，經反應后熱的凈化氣通過冷的蓄熱體時，蓄熱體吸收凈化氣體的熱量，使氣體冷卻而蓄熱體本身被加熱(熱周期)。

陶瓷蓄熱室應分成兩個或以上，每個蓄熱室依次經歷蓄熱-放熱-清掃等程序，周而復始，連續工作。

RTO裝置按照結構的不同可以劃分為：兩室RTO，三室(多室)RTO以及旋轉式RTO等；兩室RTO裝置VOCs的去除率在95％一98％，三室RTO裝置VOCs去除率可達到98％以上，旋轉式RTO去除率則可達到99%以上。

1兩室RTO

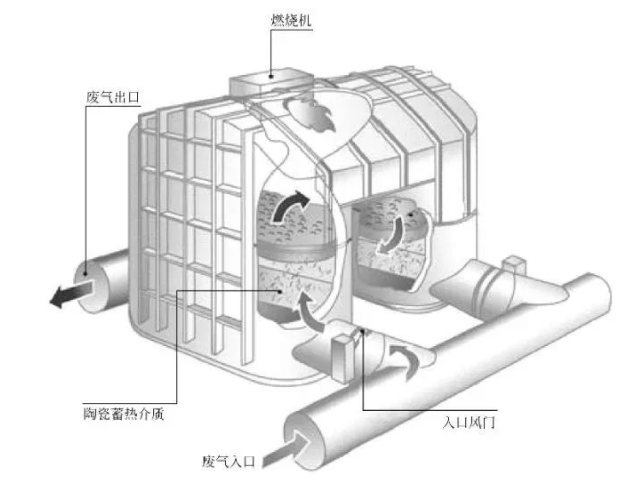

兩室RTO結構分解圖

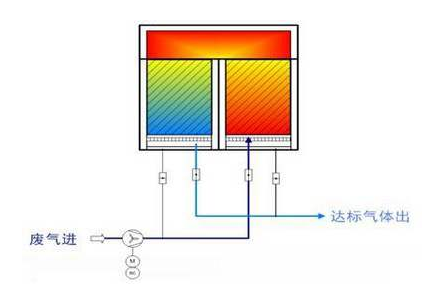

兩室RTO處理流程圖

有機廢氣通過引風機輸入蓄熱室1進行升溫，吸收蓄熱體中存儲的熱量，隨后進入燃燒室進一步燃燒，升溫至設定的溫度，在這個過程中有機成分被徹底分解為CO₂和H₂O。

由于廢氣在蓄熱室1內吸收了上一循環回收的熱量，從而減少了燃料消耗。處理過后的高溫廢氣進入蓄熱室2進行熱交換，熱量被蓄熱體吸收，隨后排放。而蓄熱室2存儲的熱量將可用于下個循環對新輸入的廢氣進行加熱。

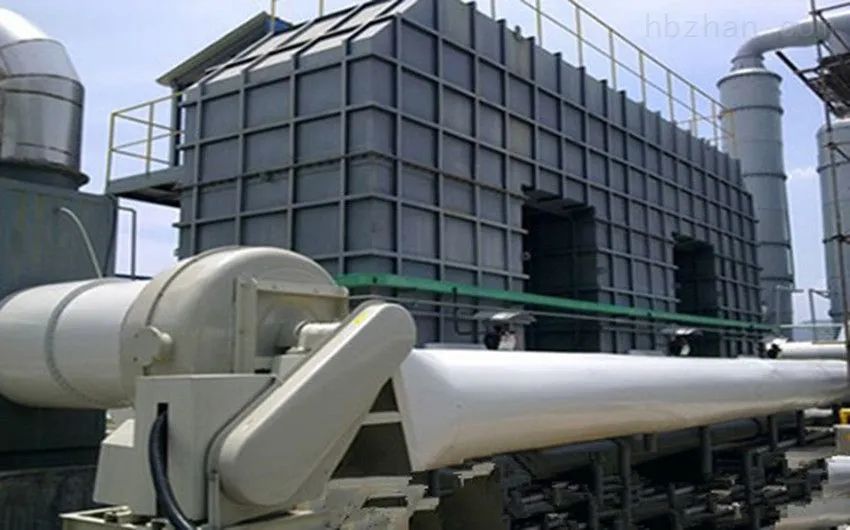

兩室RTO裝置示例

該過程完成后系統自動切換進氣和出氣閥門改變廢氣流向，使有機廢氣經由蓄熱室2進入，焚燒處理后由蓄熱室1熱交換后排放，如此交替切換持續運行。

2三室RTO

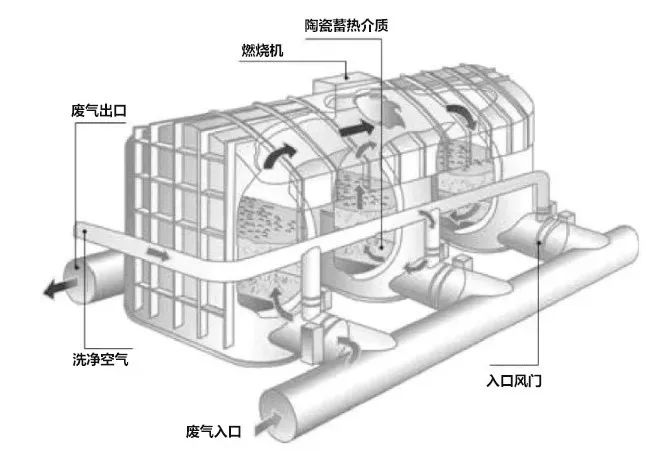

三室RTO結構分解圖

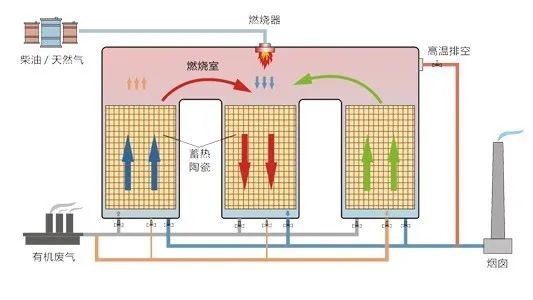

三室RTO處理流程圖

三室RTO裝置處理廢氣的方式與兩室原理相類似，但不同的是:三室RTO蓄熱室“放熱”后應立即引入適量潔凈空氣對該蓄熱室進行清掃(以保證VOC去除率在98%以上)，只有待清掃完成后才能進入“蓄熱”程序。否則殘留的VOCs隨煙氣排放到煙囪從而降低處理效率。

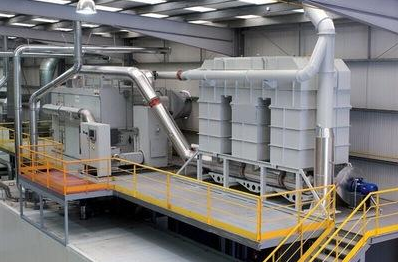

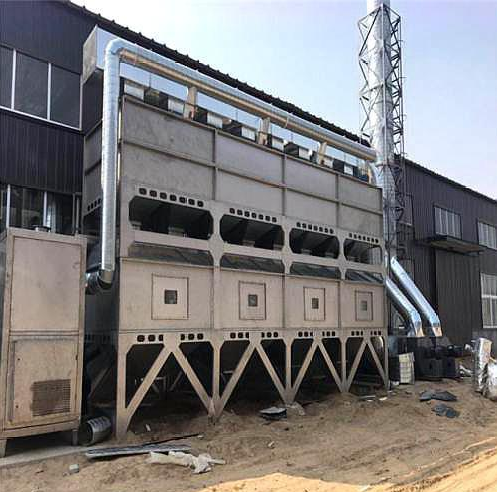

三室RTO裝置示例

3旋轉式RTO

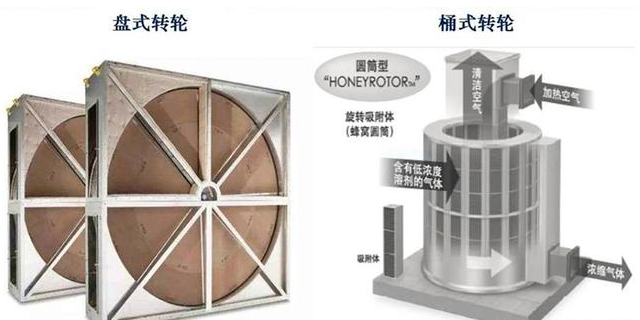

兩種旋轉式RTO裝置

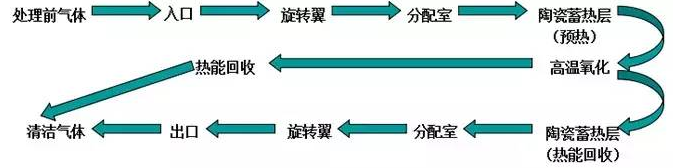

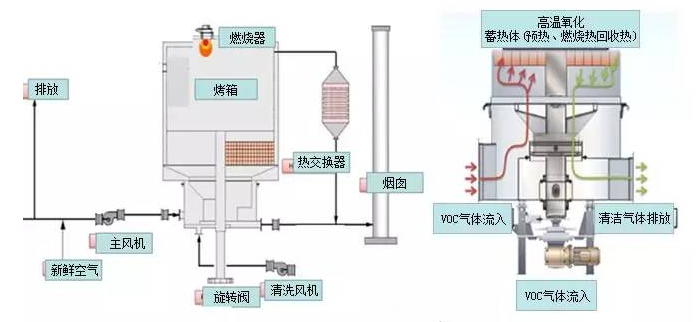

旋轉式RTO處理流程圖

旋轉式RTO主要由燃燒室、陶瓷填料床和旋轉閥等組成。爐體分成12個室，5個室進廢氣、5個室出凈化所，1個室清掃，1個室起隔離作用。廢氣分配閥由電機帶著連續、勻速轉動，在分配閥的作用下，廢氣緩慢在12個室之間連續切換。

蓄熱層中有12個蓄熱體構成來供應氣體及排放。12個蓄熱體中5個是用于入口，反方向的5個是用于出口，剩下的2個中一個是用于清潔。

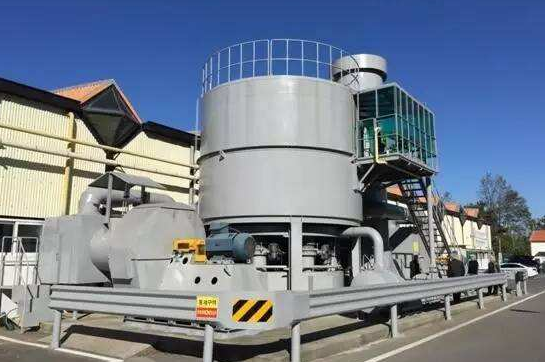

旋轉式RTO裝置示例

RTO廢氣處理設備適用于高濃度有機廢氣、涂裝廢氣、惡臭廢氣等廢氣凈化處理；適用于廢氣成分經常發生變化或廢氣中含有使催化劑中毒或活性衰退的成分(如水銀，錫，鋅等的金屬蒸汽和磷、磷化物，砷等，容易使催化劑失去活性；含鹵素和大量的水蒸氣的情形)，含有鹵素碳?xì)浠衔锛捌渌吒g性的有機氣體。
